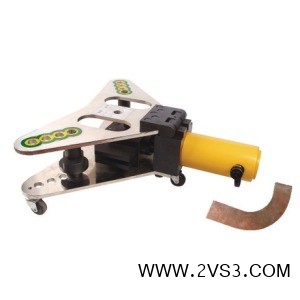

PLW-125平立弯排机用途及特性
PLW-125平立弯一体机，实现铜铝母线的立弯，平弯专用机具，它能将铜、铝母线从其水平平面内弯曲0°～90°，时间只需要几分钟，PLW-125平立弯一体机配有刻度盘，便于控制弯曲角度，采用铰链式花板，开合便利，操作方便，并备有多种摸板，采用快换式顶模结构，方便快捷，弯曲半径符合国家电力公司标准：R=排宽×系数（2-2.5）。
1、结 构
由手动泵（电动泵）(16)，，快速接头(2)， 工作缸(1)，方档块(3) ，上花板(4)，下花板(5)，辊柱(6)，R模板(7)，夹板模头(8)，直角模头(9)，联杆板(10)，销子 (11)，小车(12)，高压输油管(13)等组成
2、用 途
弯排机主要适用于供电局，变电所以及广大电力行按装电力线路的铝排或铜排的弯制和修理。
PLW-125平立弯排机技术参数
|
型号 |
PLW-125 |
|
最大工作压力 |
63Mpa |
|
最大行程 |
200mm |
|
弯排范围 |
铜铝排宽度40.50.60.80.100.120mm厚度:4mm-12mm之间 |
|
弯曲角度 |
D>90度 任意角 |
|
弯曲半径 |
R=排宽X2.5 |
|
用油品种 |
16#液压油 |
|
供油量 |
1L |
|
总重量 |
82公斤 |
|
铜排厚度mm |
铜排宽度mm |
组件弯曲模具 |
弯曲角度 |
弯曲R 内孤mm |
|
6 |
40，50，60 |
1 |
90 |
110 |
|
8 |
80 |
1 |
90 |
140 |
|
10 |
80 |
1 |
90 |
140 |
|
8 |
100 |
1 |
90 |
160 |
|
10 |
100 |
1 |
90 |
160 |
|
10 |
125 |
1 |
90 |
160 |
|
12.5 |
125 |
1 |
90 |
160 |
PLW-125平立弯排机使用方法
1. 将开关顺时针方向拧紧。
2.拧松加油口中螺栓。
3.翻开上翼板，将上下夹板装在作用杆顶部，然后将两辊柱插入下翼板，将R模板装进上、下夹板之间，现将铜铝排放在R模板模头之中，拧紧蝶形螺母，盖上上翼板，且铜铝排应放在两辊柱相应的槽内。
4.先用大柱塞泵，掀动手柄，使R模板与排接触时，用小柱塞泵压到所需角度。
5.弯好后，将开关逆时针拧松，作用杆自动复位。
6.翻开上翼板，将排取出。
7.在排立弯时，拉出铰链销，换上直角模和铰链花板，即可弯曲。
备注:以上使用方法为整体式，分体式除了加压和泄压通过泵上面的开关控制外，-操作方法都一样。
PLW-125平立弯排机注意事项
1. 使用前首先检查邮箱内的油是否加满，如不足应加满。
2.拧松加油口上螺栓，以便通气。
3.弯排前回油螺丝一定要关紧，否则压力打不上。
4.不应在有酸碱，腐蚀性的场所工作。
5.卸荷阀压力出厂时已调好，用户不要随意调节。
6.弯排工作停止后，将放气阀（件3）拧紧。
PLW-125平立弯排机售后
1、机器出现问题，请尽快联系我们
2、未经拆动，确属产品制造不良的故障或损坏，均由我方负责免费修理或者更换损坏的零配件，对使用不当等人为因素造成的故障或损坏，不属保修范围。
3、根据问题，电话解决不了的，请把损坏部件包装好返回来（保质期内：质保范围更换的配件产生的来回费用，需有买家自行承担）
4、经我们检查，确实是质量问题的，更换新件。
